通风机在线监控系统

通风机在线监控系统

系统介绍
矿井风机是向井下送风、抽风的重要设备,也是大型耗能设备,对其实现在线监测监控,使之始终运行在良好状态,对于保障煤矿安全生产,保护矿工生命和企业财产安全,降低风机能耗具有重要意义。我公司成功研制开发的风机在线监控系统,综合利用现代传感技术、微电子技术、自动控制技术、计算机技术、网络通讯技术,基于企业计算机网络实现主扇、局扇风机运行参数、通风数据的实时监测与风机主辅设备控制的—体化,监测内容丰富,控制功能完善,具有实时性强、安全可靠、操作方便、易学易用的特点。

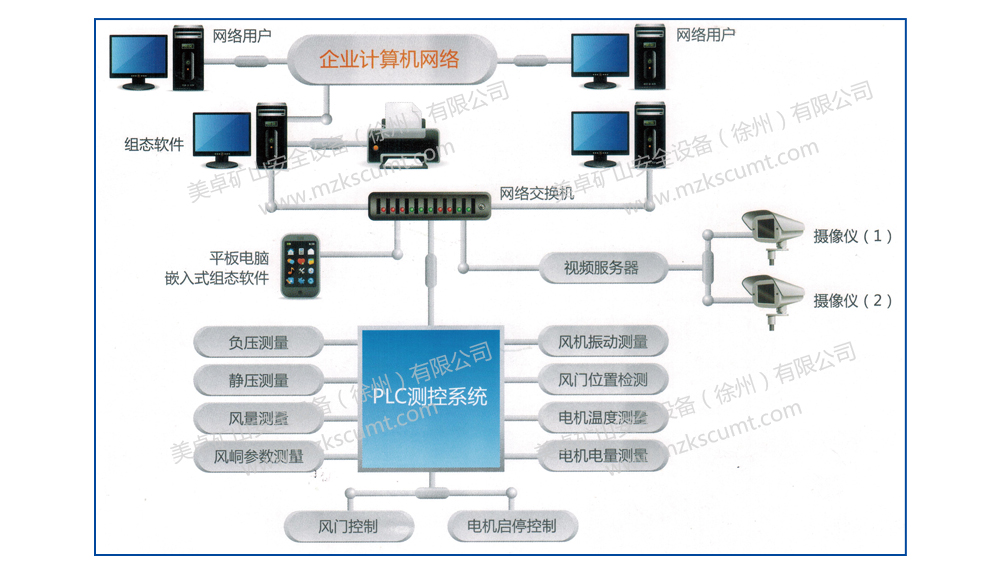

系统结构
主要由PLC测控系统、上位机组态软件系统、现场数据采集传感器系统三大部分组成。
PLC测控系统:以西门子可编程控制器为核心,辅以高性能模拟、数字输入/输出模块和以太网通讯模块,实现主扇、局扇风机的实时数据采集。
组态软件系统:上位机组态软件系统采用国内著名品牌组态软件,可实现对底层P LC无缝连接和平滑远程控制。
数据采集设备:现场安装各种数据采集传感器,负责对主扇、局扇风机的实时数据采集,传送到PLC监测站。

系统功能
实时监测风机风压(静压、全压)、风速风量、轴承温度、定子温度、电网电流、电压、功率、电机与风机效率、风峒大气参数(温度、湿度、大气压力)等风机运行各种参数。
监测风门位置、风机开停状态、反风信号和电机信号等风机运行多种状态信息。
控制风门开/关、风机启/停。
自动闭锁控制,保证系统安全。
具有现场控制、远程控制、手动控制等多种控制方式。
在控制中心,通过监控系统对风机机房进行24小时监视,通过网络视频服务器实现24小时远程监视。

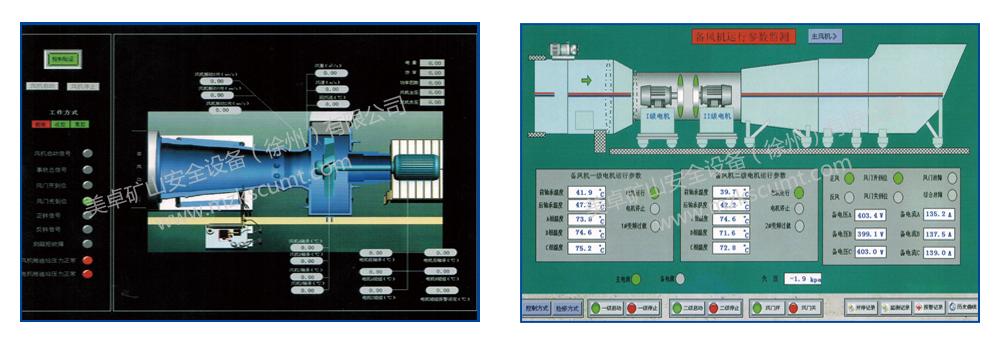

控制界面
