水泵房自动化控制系统

水泵房自动化控制系统

系统介绍
目前煤矿井下排水系统多采用手动直接控制,水泵的开停及选择切换均由人工根据目测的水位、压力、负压等完成,还做不到根据水位或其它参数自动开停水泵,这将严重影响井下主排水泵房的管理水平和经济效益的提高。我公司研发的该系统以安全、可靠、先进为设计原则,实现在安全生产指挥调度中心对井下排水系统的所有设备进行网络监视和控制,做到泵房无人值守、设备安全可靠运行。

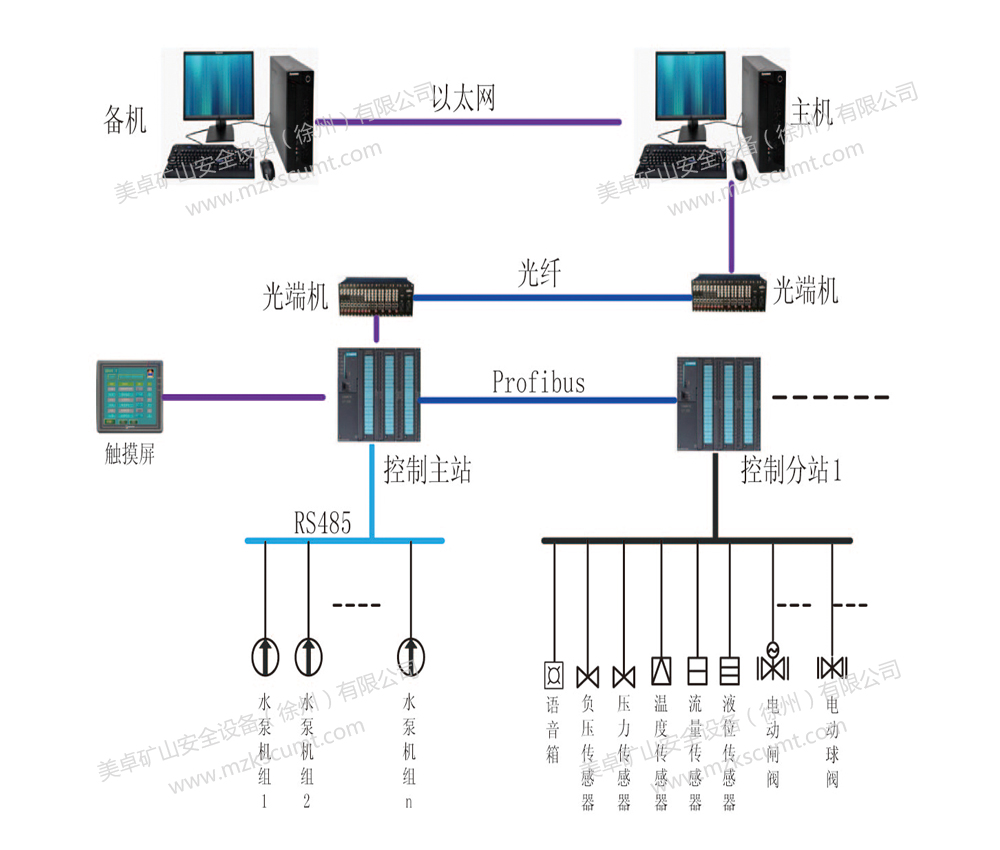

系统结构
系统采用分布式结构,主要由井下控制主站、控制分站、综合操作台、防爆电动闸阀、防爆电动球阀、现场设备控制箱、模拟量采集传感器等构成,地面操作站位于调度控制室,所有数据均由以太网或工业总线传输至地面控制主机。
系统主要功能
监测功能
●实时数据监测:通过地面主机能够实时监测各个水泵的运行工况及主要的运行参数,如水泵的开停状态、电压、电流、电机轴承温度、排水流量大小和排水压力等。系统可以根据实时数据分析设备运行状态,提供系统内部状态的自诊断与故障预警机制,实现设备远程可靠性控制保护,为设备的安全稳定运行提供了可靠的依据。
●安全稳定组态软件:能7*24小时稳定运行,易于操作维护;动画效果美观大方,能动态显示各设备的运行情况。
●强大的报表功能:能查询出各设备不同时段的运行状态和设备操作记录,对一些必要的运行参数可以定期打印报表以达到检测的目的。

控制功能
●就地控制:使用控制开关就地控制水泵的启动和停止,闭锁远程监控,系统监测工况参数和电气参数,出现错误操作和故障时发出报警。
●集中控制:使用系统操作控制台,分别对泵房设备进行模拟显示运行参数、操作控制、设置调整等。
●自动控制:
    单台自动控制:监控系统按设定工况和程序自动控制设备运行。
    联合自动控制:监控系统按设定工况和程序自动控制多台设备根据工况情况联合运行,可实现多泵顺序启动与轮流运行,液位恒定+削峰填谷自动控制。
●远程控制:地面控制中心通过网络远程操作控制水泵,可设定和修改水泵的运行条件、工况参数和控制程序,可远程实施集中控制和自动控制。
●检修控制:防误和故障保护退出,使用就地和集中控制单独操作设备。
